접촉불량으로 긴급조치를 해주었는데요 :)

이번에는 완벽하게 수리와 약간의 보강을 해주었습니다!

수리할때 공구들은 아래 사진에 나와있는

도구들만 사용했는데요 :)

어디서나 쉽게 구매할 수 있는 것들이라서

구하는데 크게 어렵지는 않을거에요ㅎ

1. 가위.(문구용)

2. 커터칼.(문구용)

3. 쪽집개.(에뛰드(???;;;))

4. 몽키스패너.(이마트편의점)

5. 멀티툴.(이마트- 십자드라이버가 포함되어있음)

6.전기테이프.(CU편의점)

7. 육각렌치.(다이소)

8. 순간접착제.(CU편의점)

9. 록타이트242.(인터넷구매)

10. 고점도 그리스.(인터넷구매)

* 음료용 빨대. (버블티용으로 큰거, 카페에서 얻음)

* 플라스틱 생수병.

사용한 도구들은 꼭 같은게 아니라도 용도에 맞는

대체품을 사용해도 무관합니다 :)

수리과정을 보시고 필요한 도구들을 구상해보세요~

작업을 시작하기 전, 트레이와 종이컵등을 준비하고

오랜만에 열어보는 허니의 헤드부분ㅎㅎ

ES2를 구매시 꼭 끼워주던 때가 엇그제 같은데

소중한 헤드부분은 찍힘이나 기스를 방지하기 위해서

봉 아래의 앞/뒤쪽 나사를 풀어주고~

조심스럽게 봉을 위로 들어 올립니다 :D

무거운 봉과 보조배터리 때문에 작업자와 기체에

무리가 갈 수 있으니 의자나 작은 협탁등에 푹신한

소재의 담요등을 깔아주고 위에다가 잘 올려줍니다 :)

라이더의 빨간S모드설정,

 무리한 언덕주행등.. 과부하 사용으로

사진에 보이는 전선들이 녹는 사례등이 있기 때문에,

열어본 김에 다른 전선들도 문제가 있지는 않은지

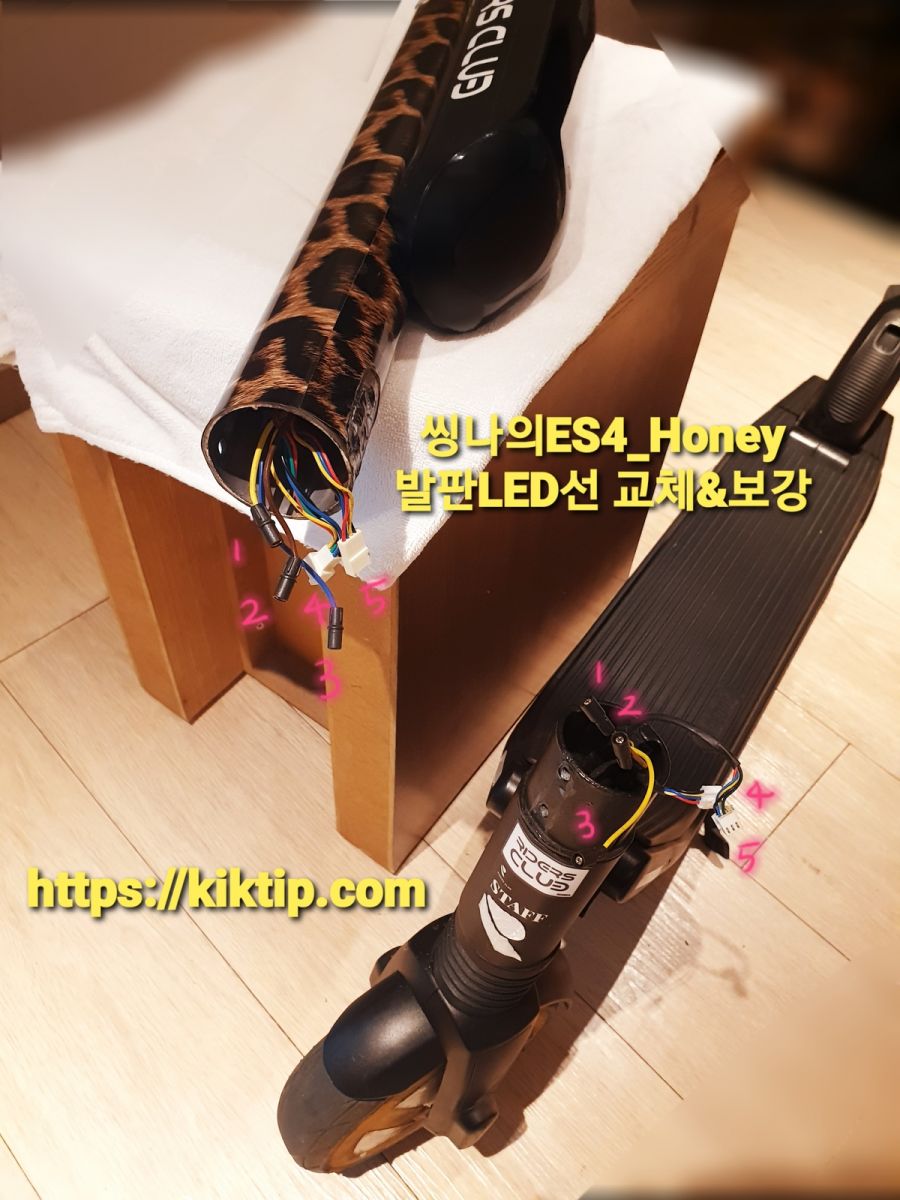

모두 5개의 전선을

살살~소중하게~조심조심 분리해줍니다ㅎㅎ

맨손으로 시도하면 힘들 수 있어서 고무장갑이나

니트릴 장갑을 착용하면 편해요 ♡

일자로 길다란 모양에 구멍이 일렬로 4개에요ㅎ

 스펀지 재질로 얇게 양쪽에 한장씩 봉 아래를 고정해주는 나사 구멍을 덮어 놨더라구요 :)

약간의 방수와 유격, 진동에 의한 마모등을 조금은

방지해주는 역활을 하는 기특한 스펀지 조각이 있었지 뭐에요~ㅎㅎ

안쪽을 좀 더 자세히 보여드릴게요 :)

안 쪽을 보시면 톱니바퀴 모양의 너트가 보이는데요,

구멍이 굉장히 좁아보입니다8ㅅ8)...

LED선을 제거한 상태라 모터선만 보이는데도 말이에여~

앞 포크를 분해 하려면 꼭 필요한 특수 공구인

캐슬너트 렌치가 있어야 합니다  :)

하지만,

 나인봇 ES2의 앞 포크는 분해 할 일이 거의 없고,

힘을 받는 부분 중 가장~크고 중~요한 부위기 때문에!

무리하게 특수공구를 사용해서 분해시 기체에 안좋은

영향을 줄 수 있어서 불필요하게 분해하시면 안됩니다 :(

※ 간혹, 모터교체, 타이어 교체, 전선교체에 앞포크 분해를

권장하는 수리업체들이 있는데, 이는 모터선 교체, 타이어 교체와

전.혀.상.관.없.는. 부분이며,

전문기술이 필요한것 처럼 보이도록 하는

특수공구 사용 권장등의 상술이니

혹해서 넘어가지 않도록 주의하세요 :)

봉 안쪽의 부분까지 확인이 되었으니~

데이터 증가로 인해서 나머지 부분은

2부에서 이어가겠습니다 :D♡
