3부 이어가겠습니다 :)♡

케이스가 모두 제거된 모습이에요 :)

안쪽에서 바라보면 이런 모습으로 되어 있어요~!

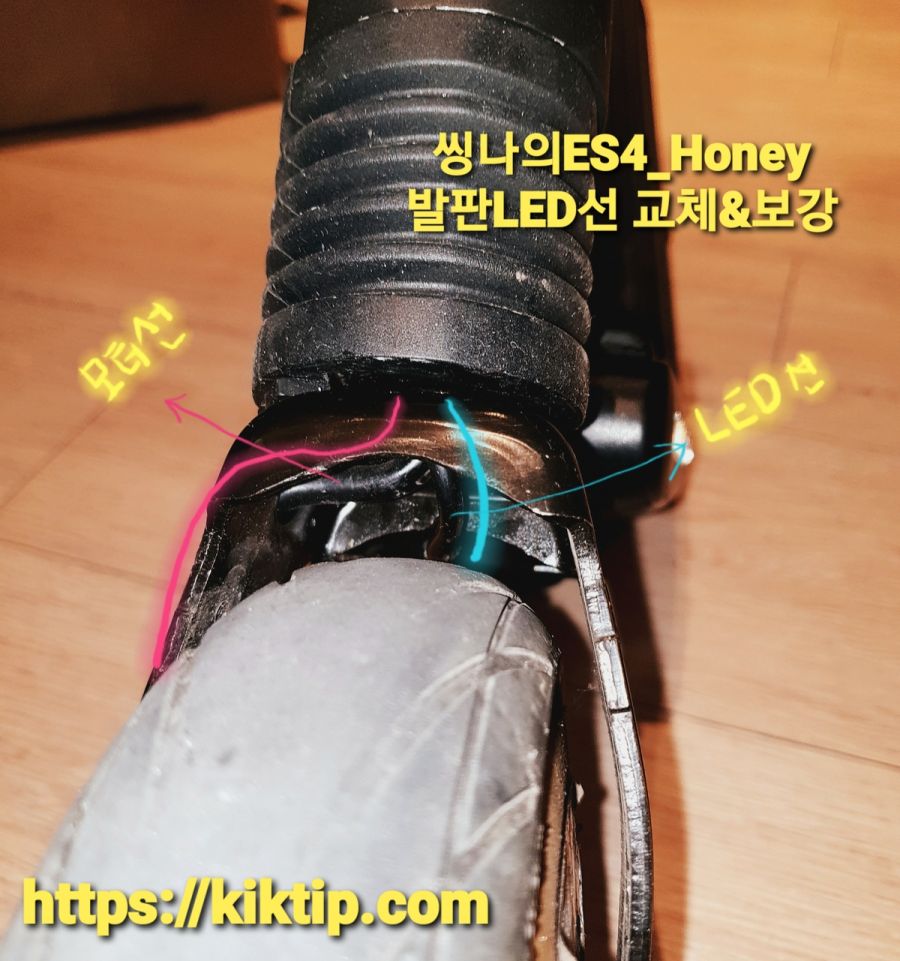

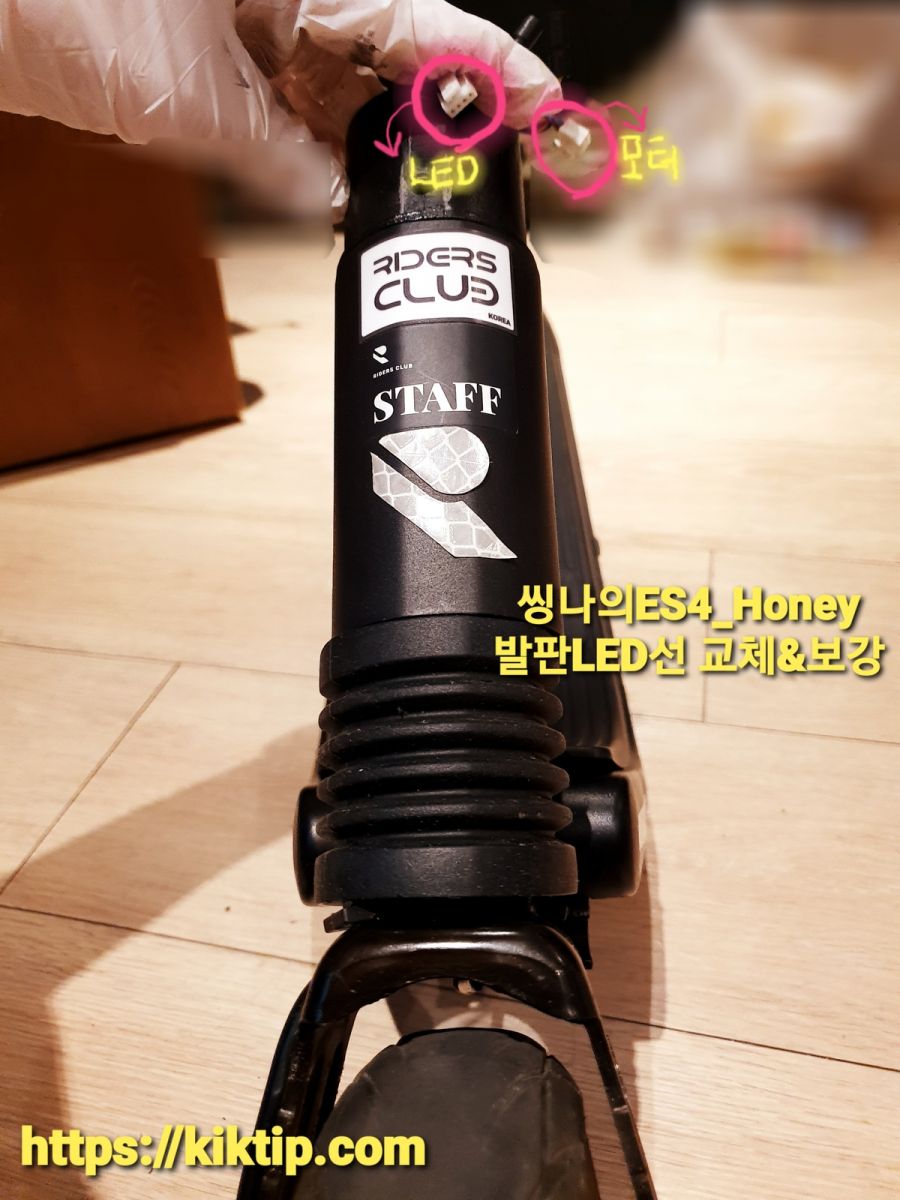

모터선은 오른쪽 앞포크 옆에 붙어서 타고 내려와 있기

때문에, 선 구분은 쉬우니 커넥터 모양을 기억해 둡니다.

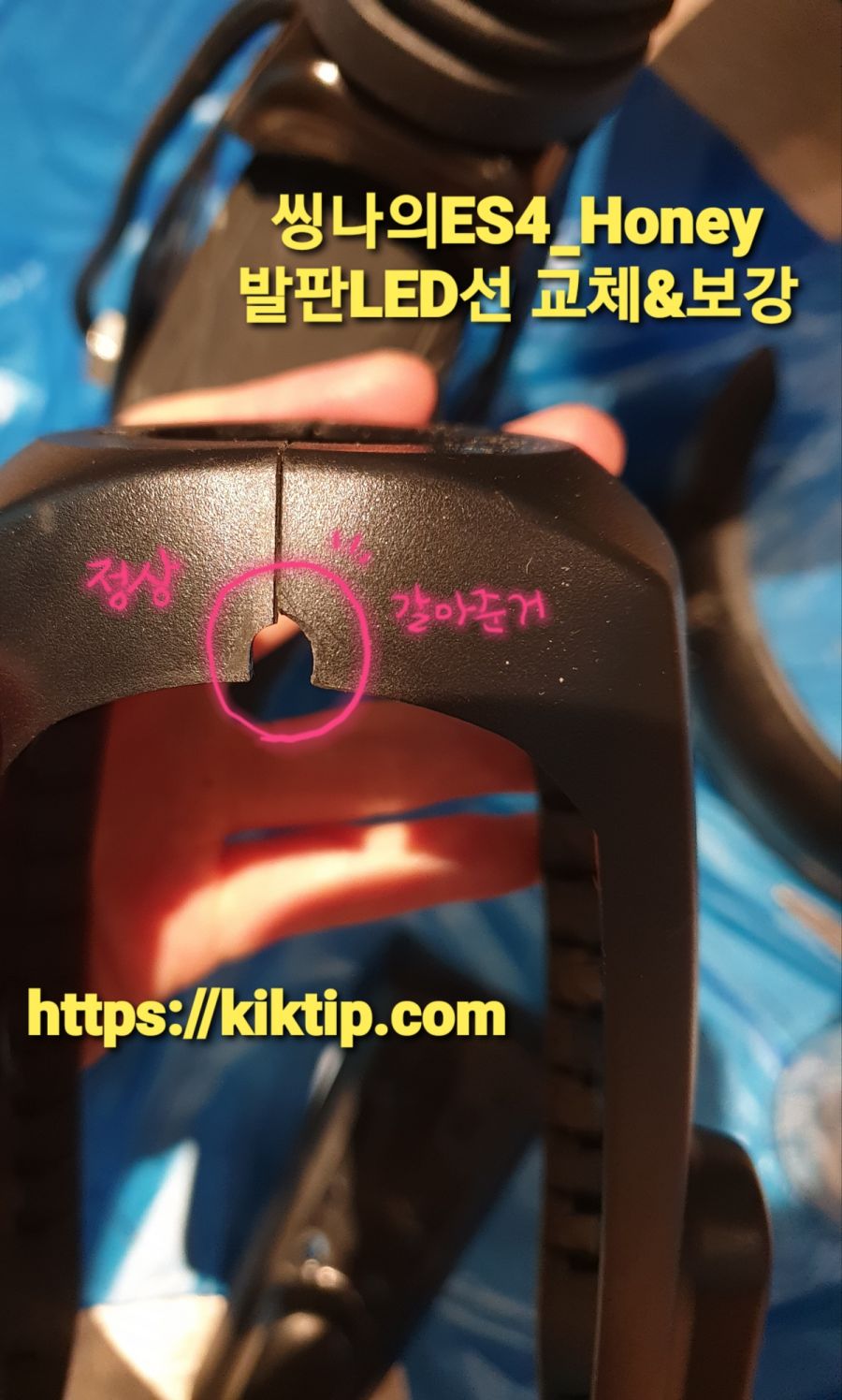

바퀴 양 옆을 감싸는 케이스의 LED전선을 잡아주는

구멍이 너무 딱 맞게 되어 있어서, 핸들 움직임에 짧게

잡아둔 LED선이 마모되어 부분절단등 고장이 났는데요ㅜ

저는 전선을 새로 갈아주면서 보강해줄거라,

다이소에서 구매한 공구용 줄로 갈아서

전선이 움직여도 넉넉해지도록 구멍을 확장시켰어요 :D

슥사~ㄱ 슥삭~ 열심히 갈아줍니다ㅎㅎ

짠♡

공간확보가 훨씬 넓게 된게 보이시나요? ㅎㅎ

케이스는 이렇게 준비를 해두고~

(선 보강작업을 안 할 경우에는 이 작업을 안해도 됩니다.)

고장난 LED선은 아까 윗 쪽 커넥터를 분리했기 때문에

아래쪽에서 잡아당겨서 꺼내주세요 :)

긴급조치 후 라이딩을 했더니 그새 마찰 간섭에

엉망이 된 전선이 보이네요ㅠㅅㅠ..

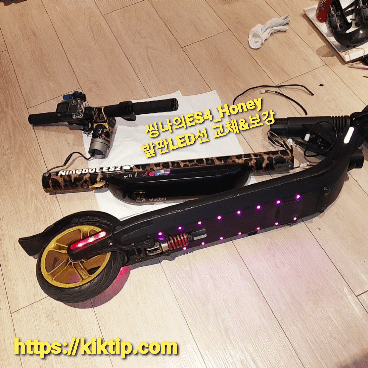

분리했던 헤드와 봉을 가지고 와서 가지런히 두고

전선들만 연결해서 새로 구매한 LED선이 정상작동 하는지

예~!!♡

반☆짝☆반☆짝~!!!

불이 잘 들어오네요ㅎㅎ 확인이 끝났으니

헤드와 봉은 다시 잘 보관해 줍니다.

이제 유일하게 힘을 가장 많이 사용할 부분이에요 :D

몽키스패너를 꼼꼼히 맞춰주고 천천히 돌려서 풀어줍니다.

중요한 곳이라서 그런지 빨간색 록타이트(나사고정제)가

발라져 있네요~ 몇 번인지 모르겠지만

붉은색인데도 손 힘으로 풀어졌어요 :)ㅎㅎ..???

조립시 잊지않고 꼭 록타이트를 발라주기로 기억합니다~

모터선이 훼손되지 않도록 조심조심 바깥쪽으로

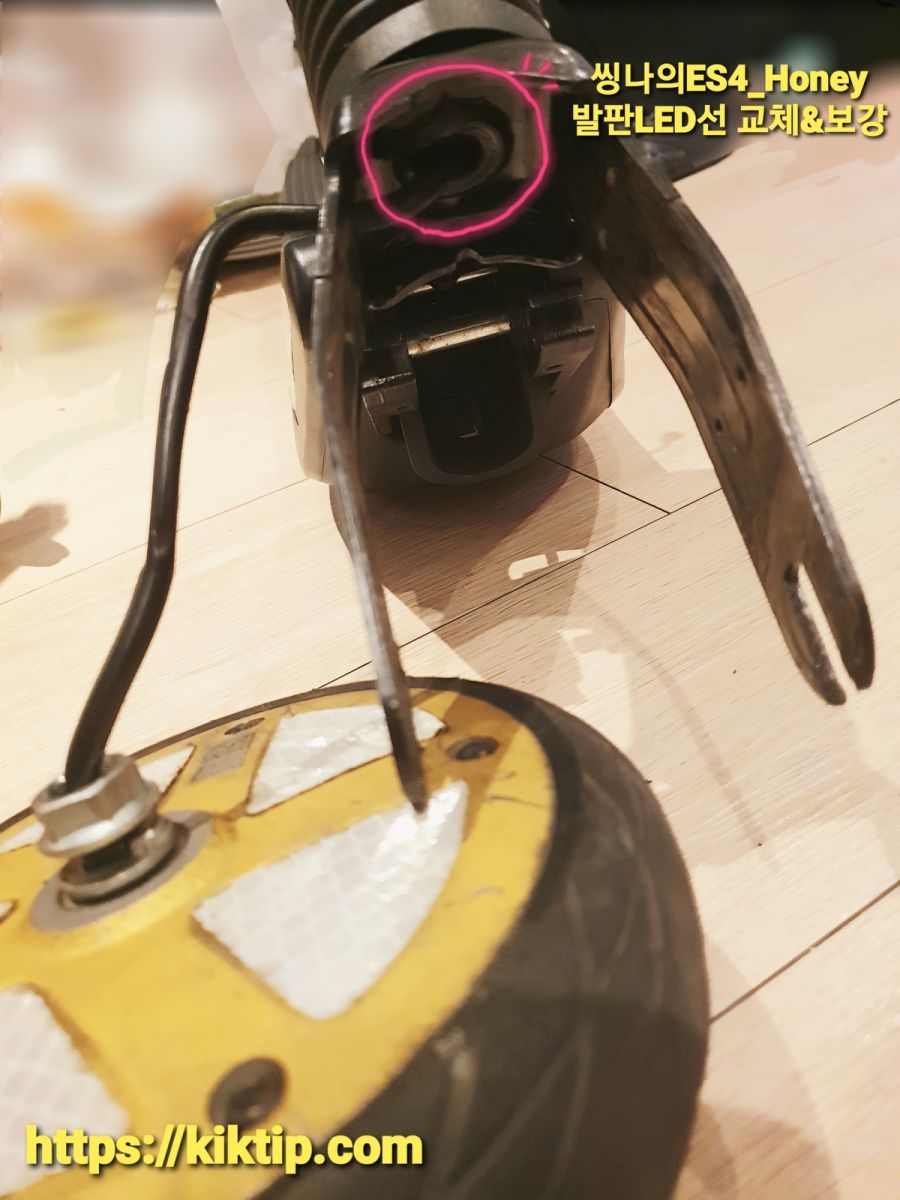

앞바퀴 분리 후 안쪽을 들여다보면

모터선이 들어가 있는게 보입니다 :)

저 작은 구멍에 LED선도 함께 들어가야 하는데

커넥터가 네모난 모양이라서 한개씩 차례대로 넣어야 해서

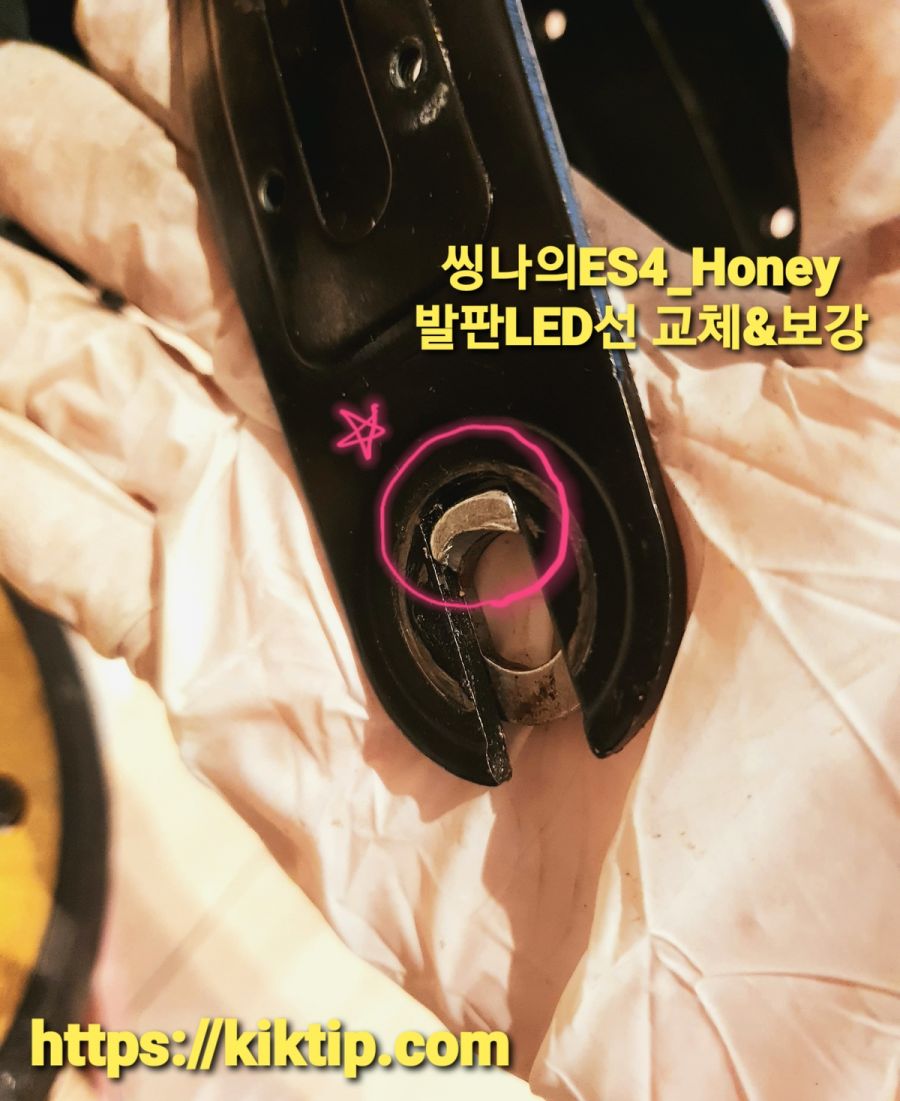

링 부분의 위치에요 :)

꼭 기억하셔야 합니다! 돌출된 부분이 위쪽을 향하고

앞포크의 안쪽에 끼워야 하니 유의하셔야 해요.

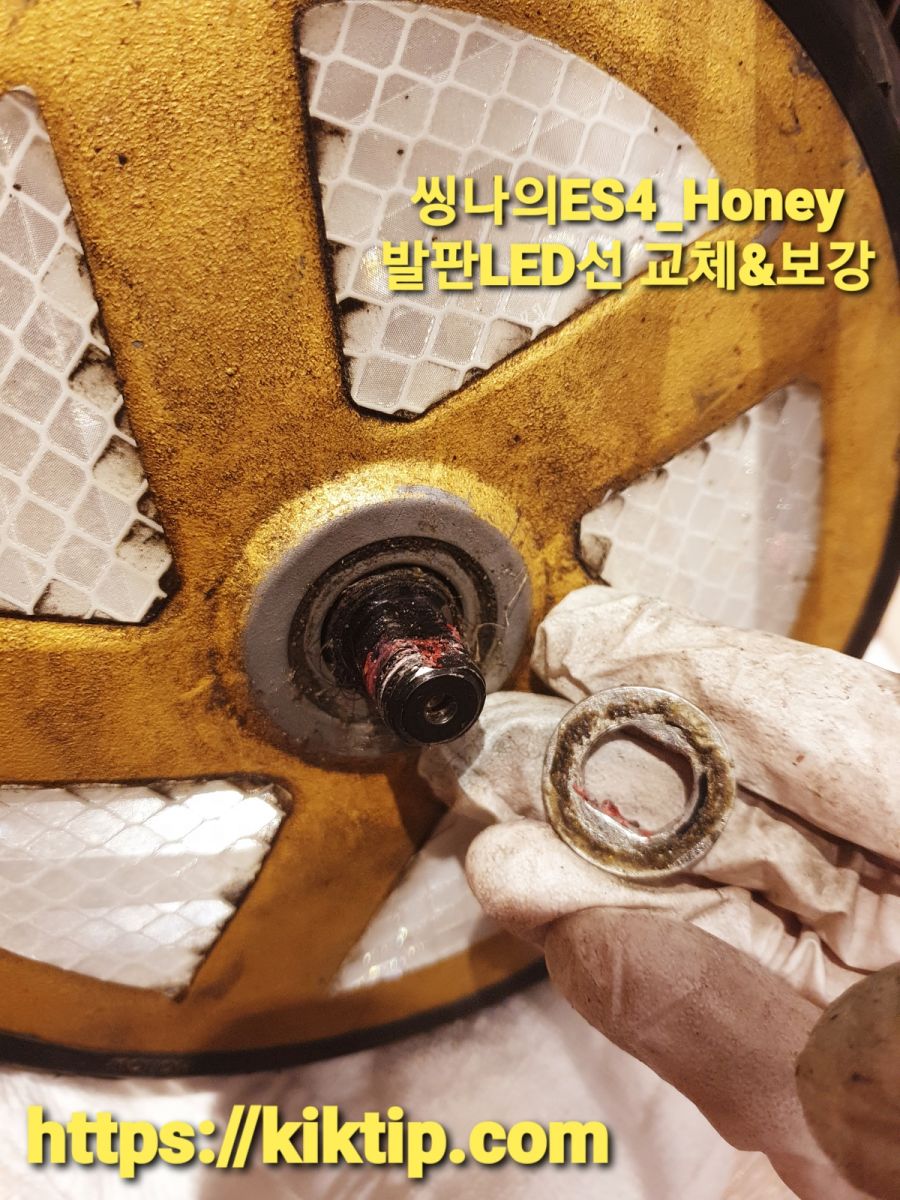

힘을 지지해주기도 하고, 바퀴 안쪽의 베어링을 보호해주기도 하는 링인데..분해 하며 보니 너무 더러워서

으악ㅋㅋㄱ ㅠㅠ..

링 안쪽에 말린 머리카락과 먼지들이 잔뜩!!!

그동안 쪽집게와 나무 젓가락으로 청소해준건

청소도 아니었네요..ㅠㅠ

언제 다시 열지 모르니 꼼꼼하게 뿌려줬어요 :)♡

앞 바퀴 분해 상태까지 오게 되었는데요~

데이터 증가로 인해서

나머지 부분은 4부에서 이어가겠습니다 :D♡

* 4부 링크는 페이지 상단에 첨부되어 있어요!
