세그웨이 ES2 헤드라이트 점검 및 구조 > ES1, ES2, E22, E25

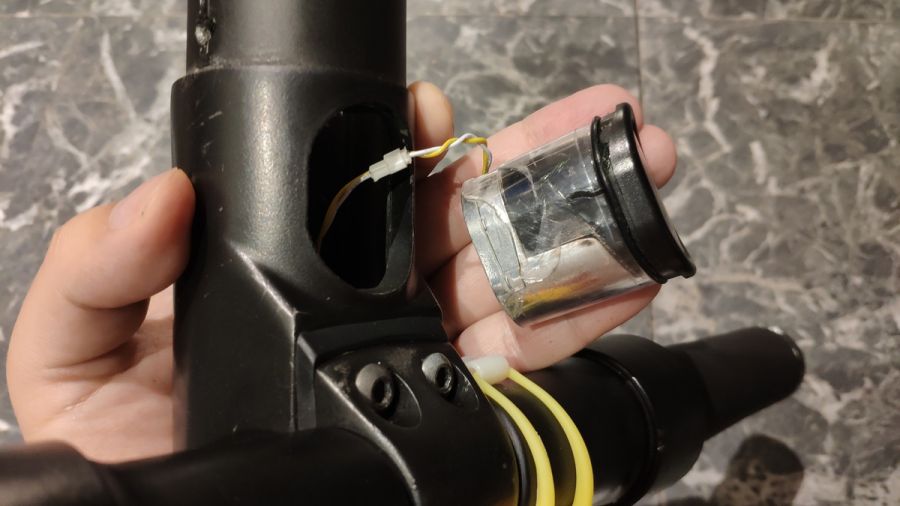

핸들셋을 분리하고 뚜껑을 열면 헤드라이트 모듈이 보입니다.

살살 밖으로 밀어주면 뺄 수 있습니다. 누적 충격에 이미 예전부터 조금 깨져있었어요.

뺄때 실리콘 씰등이 찢어 질 수 있는데 붙이면 된다는 느낌으로 가볍게 진행합니다.

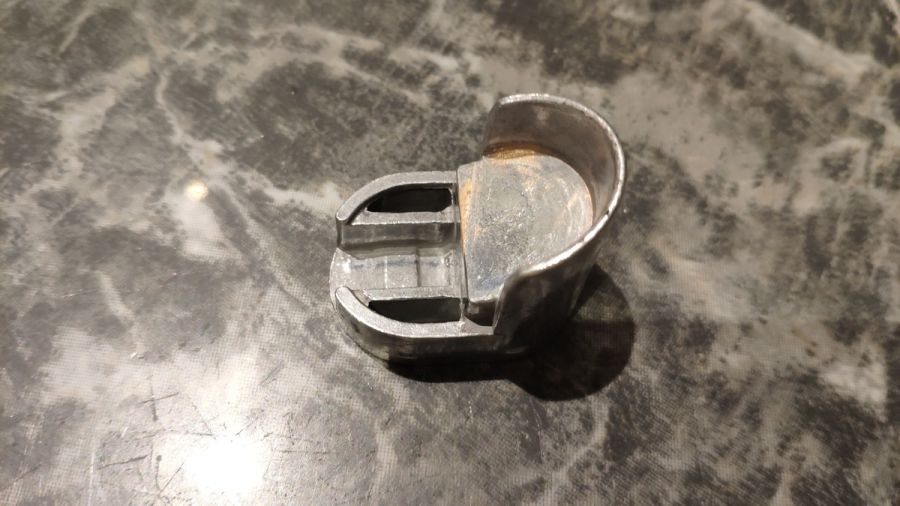

금속성 부품을 빼줍니다. 단순히 방열판 역활을 해주는 것으로 추정합니다.

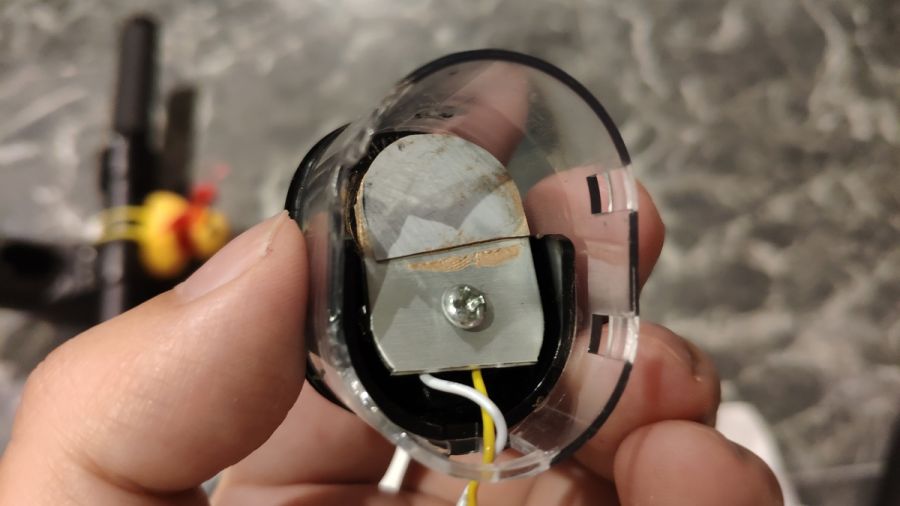

써멀패드로 보이는 부품을 잃어버리지 않게 주의하세요. 예전에 발라준 컴퓨터 CPU용 구리가루가 섞인? 써멀구리스가 덕지덕지 묻어있네요. 볼트가 꽤 풀려 덜렁거립니다.

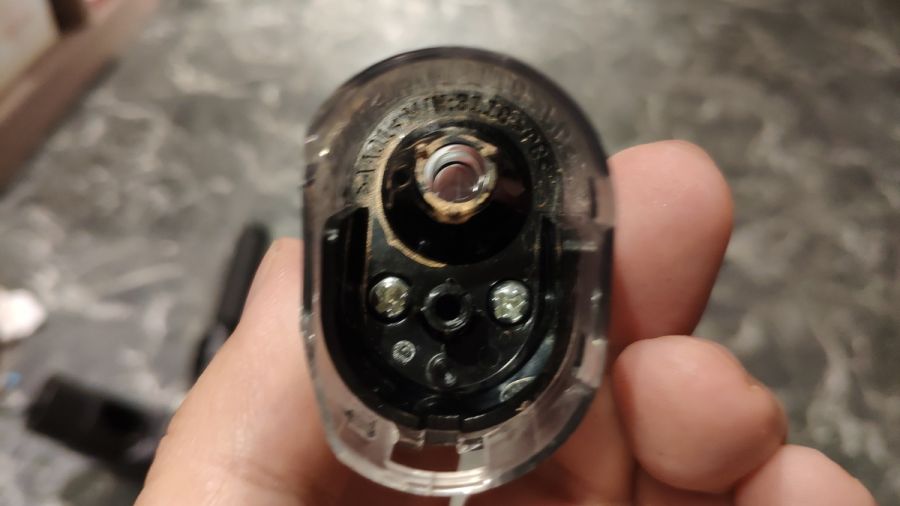

크게 더 뭘 할건 없지만 가운데 나사구멍이 조금 쪼개졌어요. 이럴경우 퍼티나 비슷한 보수제로 보강하면 좋습니다.

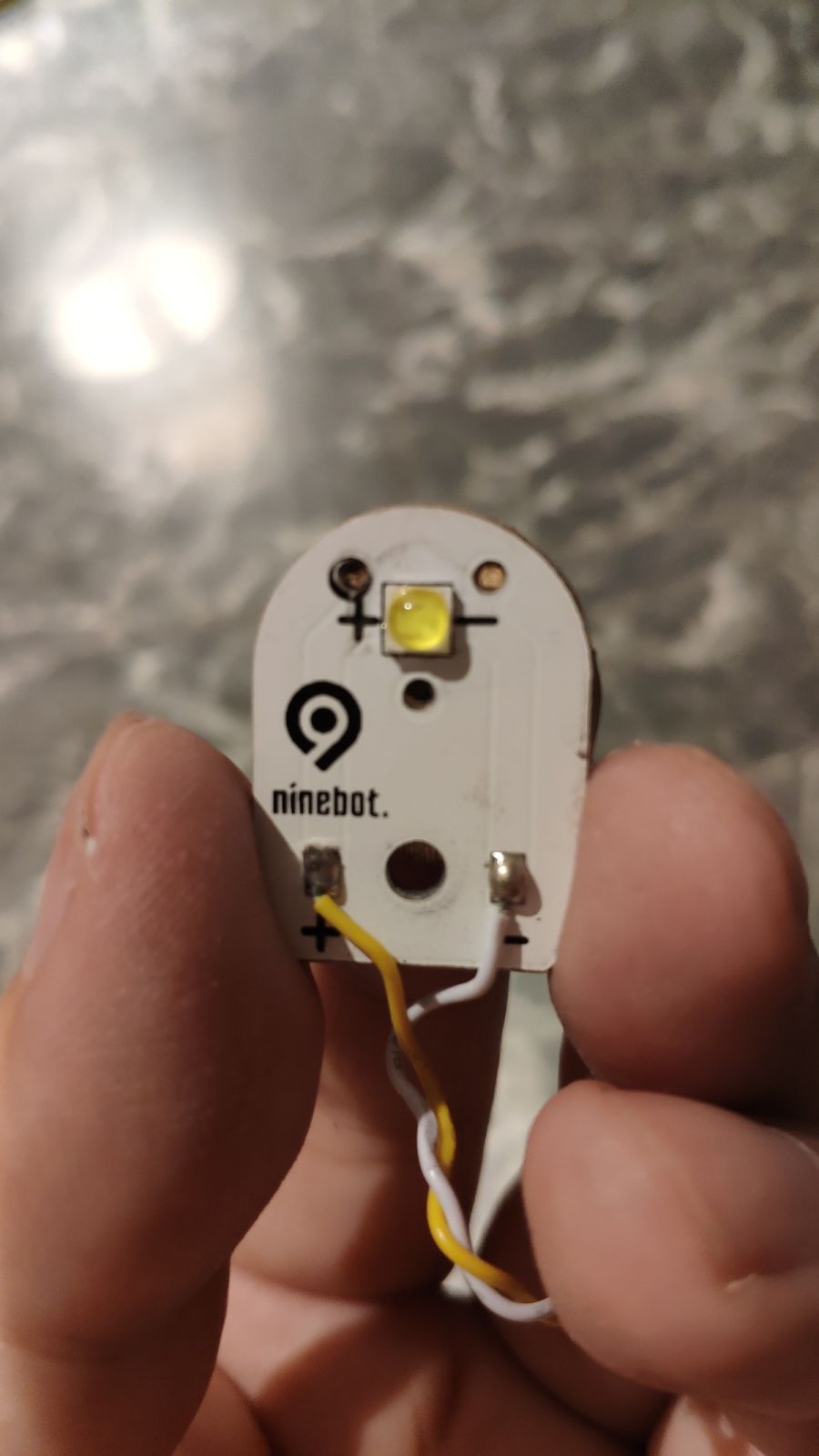

LED모듈입니다. 좀 더 밝은 모듈이 E22용으로 나왔을건데 잘못 이식하다가는 컨트롤 보드를 날릴 수 있습니다. 좀 더 명확히 밝혀진 뒤에 시도하는게 좋을것 같습니다. ES2는 1.5w를 사용한다고 하는데 E22는 2.5w를 사용합니다.

조립은 분해의 역순입니다.

볼트 체결시 록타이트등 혐기성 제품을 사용하지 마세요.
