라이딩 하기전에 눈 대중으로 기체상태를 확인하는데~
발판 LED가 갑자기 켜지지 않아서
깜짝놀랐지 뭐에요~8ㅅ8)))..
발판 LED는 저번에 무상 A/S기간이 남아있어서
무료로 수리를 받은적이 있는 씽나의 Honey..
야간 라이딩에서 안전에 관련된 부분이니
바로 문제가 나타난 부분을 확인해봤어요!

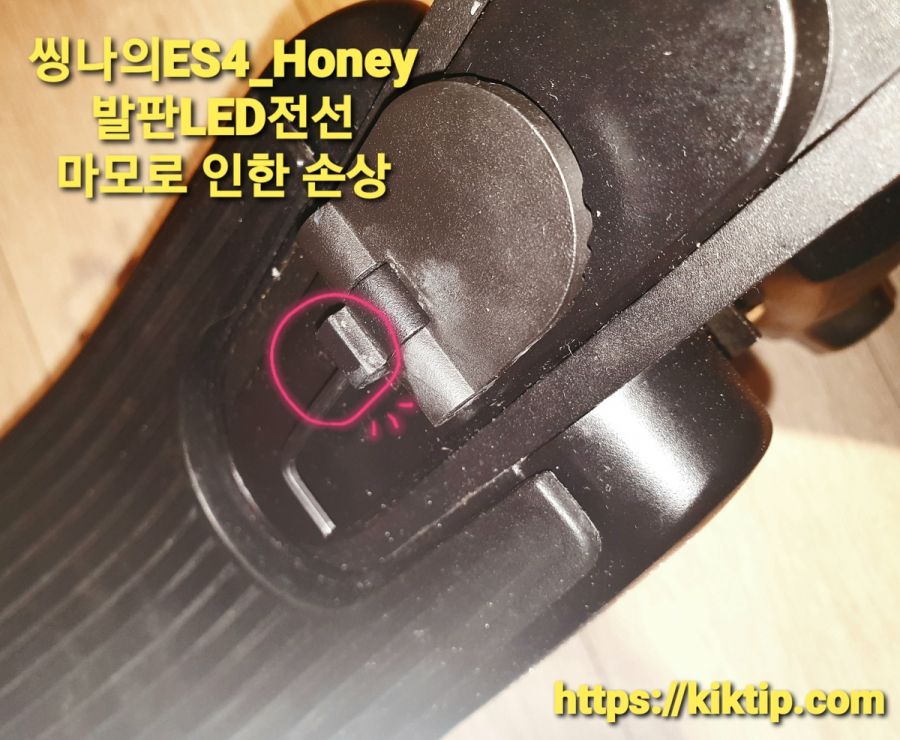

아닛ㅜㅜ!!!! 이럴수가..

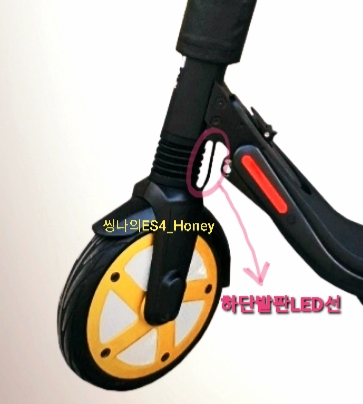

사진에서 보이는 전선은 (아래사진 참고)
유일하게 ES2기체에서 노출된 전선인데요 :)
심플한 ES2의 가장 큰 장점이
지저분한 선들이 없는게 한 몫 하는데ㅜㅜ
유일한 선에 문제가 생겼네요ㅠ

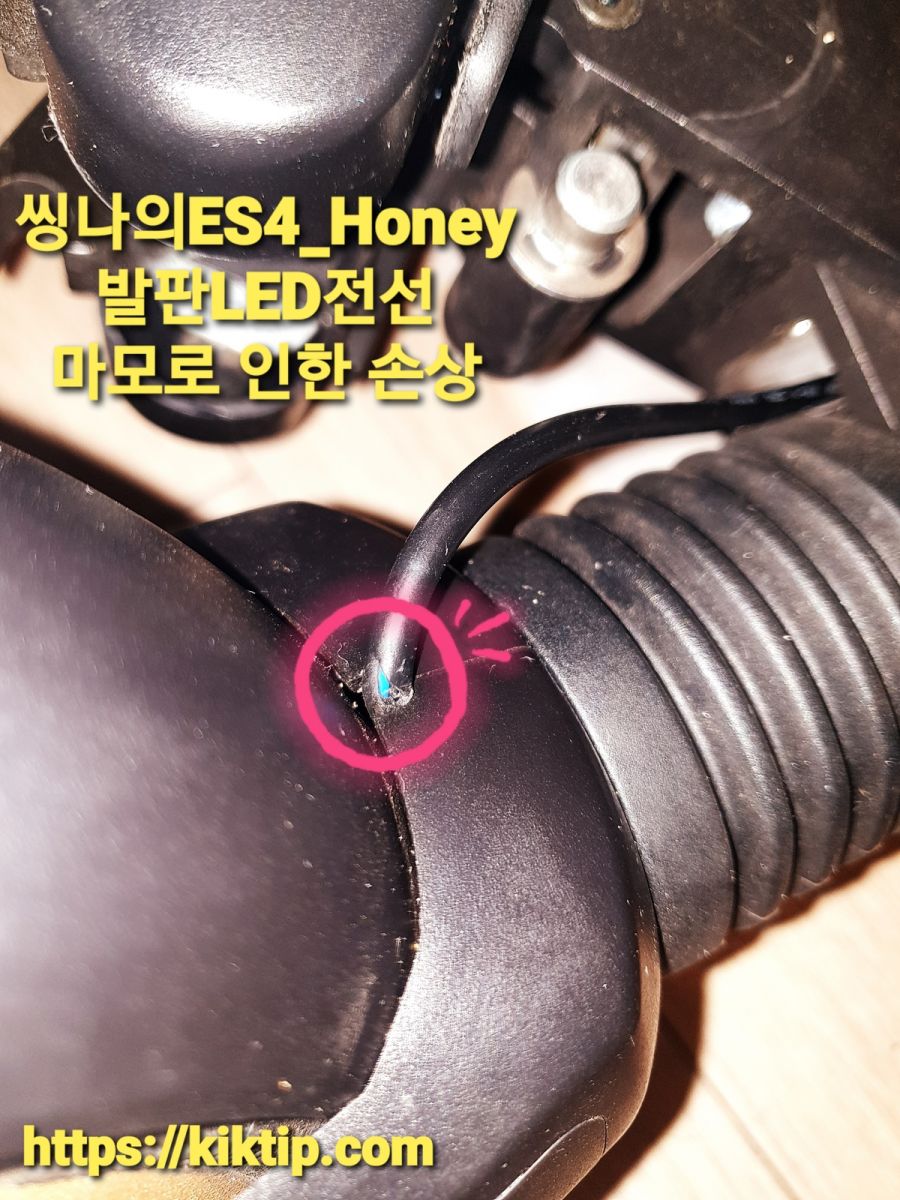

무상수리 받을때 LED전선을 너~무 타이트하게
잡아놔서..앞 바퀴 머드가드를 지지해주는 캡에
핸들의 좌우 움직임으로 인해 마찰로 손상이 갔어요ㅠ
혹시 모르니 안쪽도 확인해 봅니당 :)

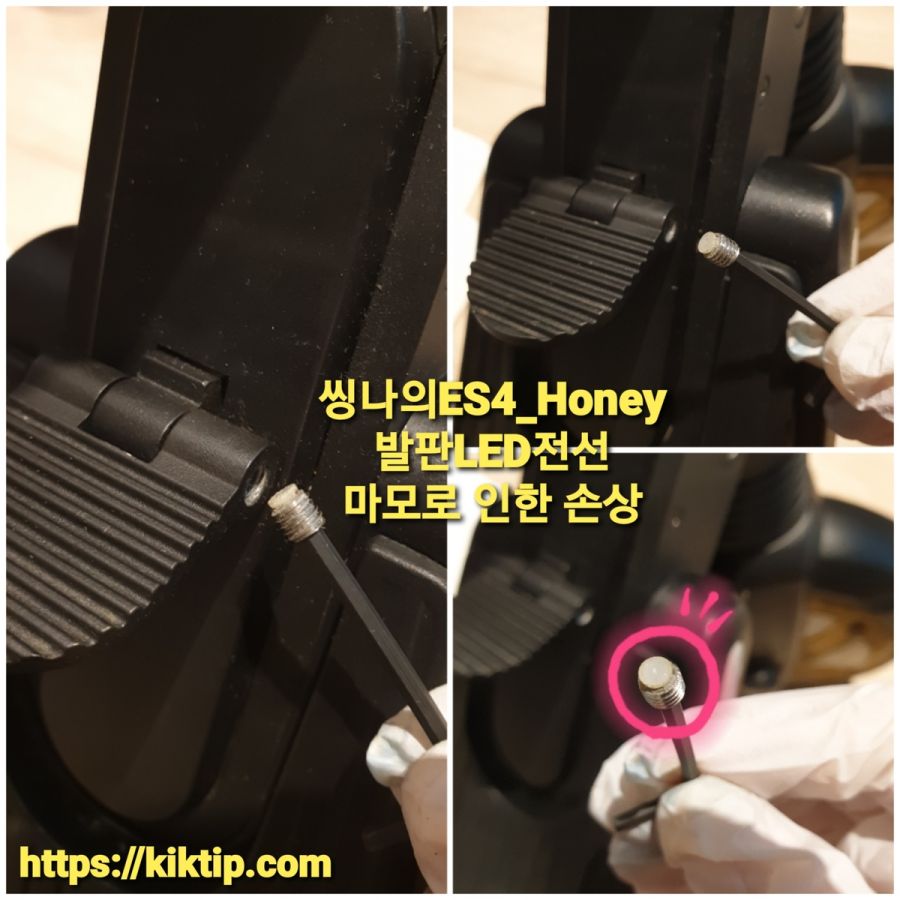

나사를 완전히 빼지 않아도 됩니다ㅎ
실리콘이 쬐그만하게 붙어있네요ㅇ_ㅇ
작업중 나사는 꼭!
종이컵 같은곳에 넣어두는게 분실우려가 없습니다ㅎ

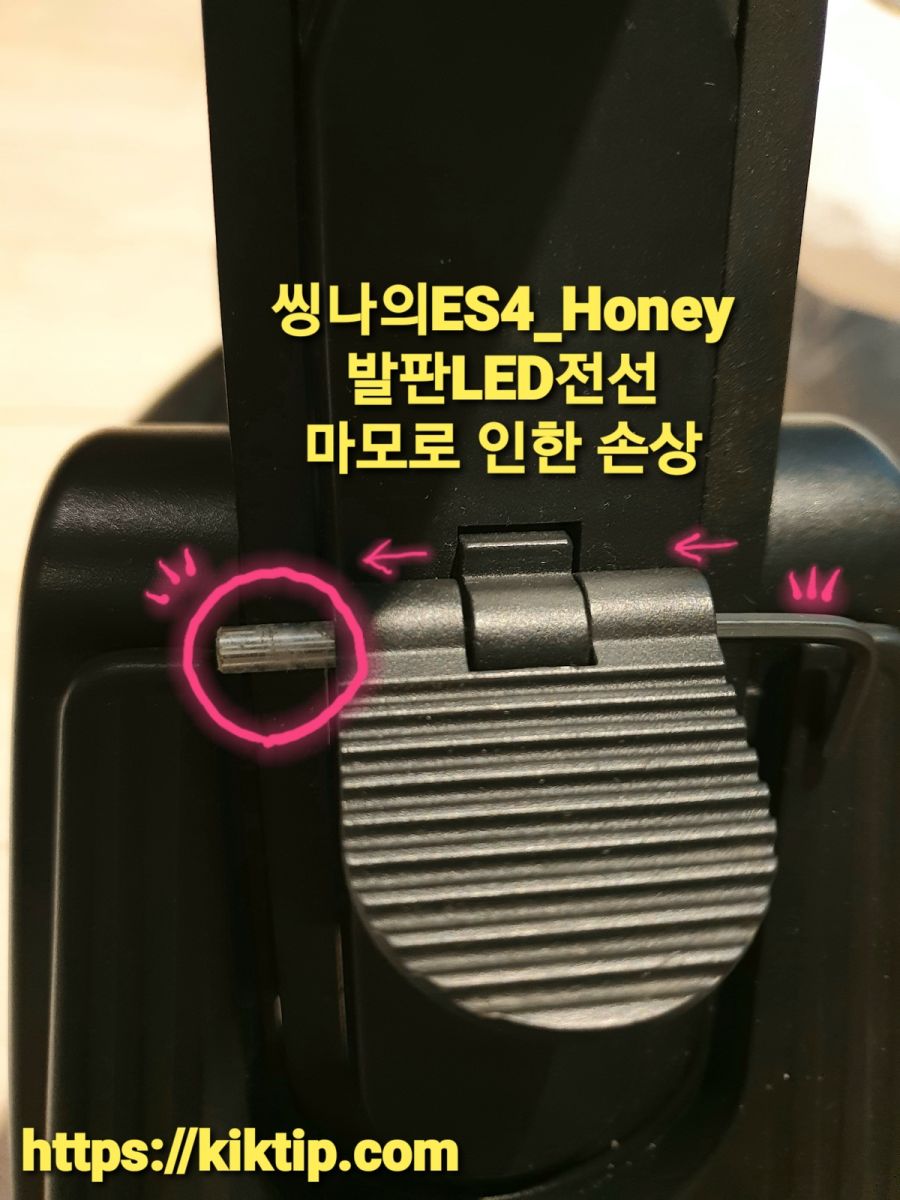

팔각렌치를 살살 밀어넣으면 사진처럼
쇠 기둥이 하나 나오는데요,
'이런게 있구나~'만 느껴보고, 다시 중앙쯤으로 밀어넣고서
폴딩 레버를 내려서 킥보드를 접어줍니다ㅎ
쇠기둥은 다시 꺼내서 분리된 폴딩레버와 함께
나사들과 잘 보관해둡니당:)

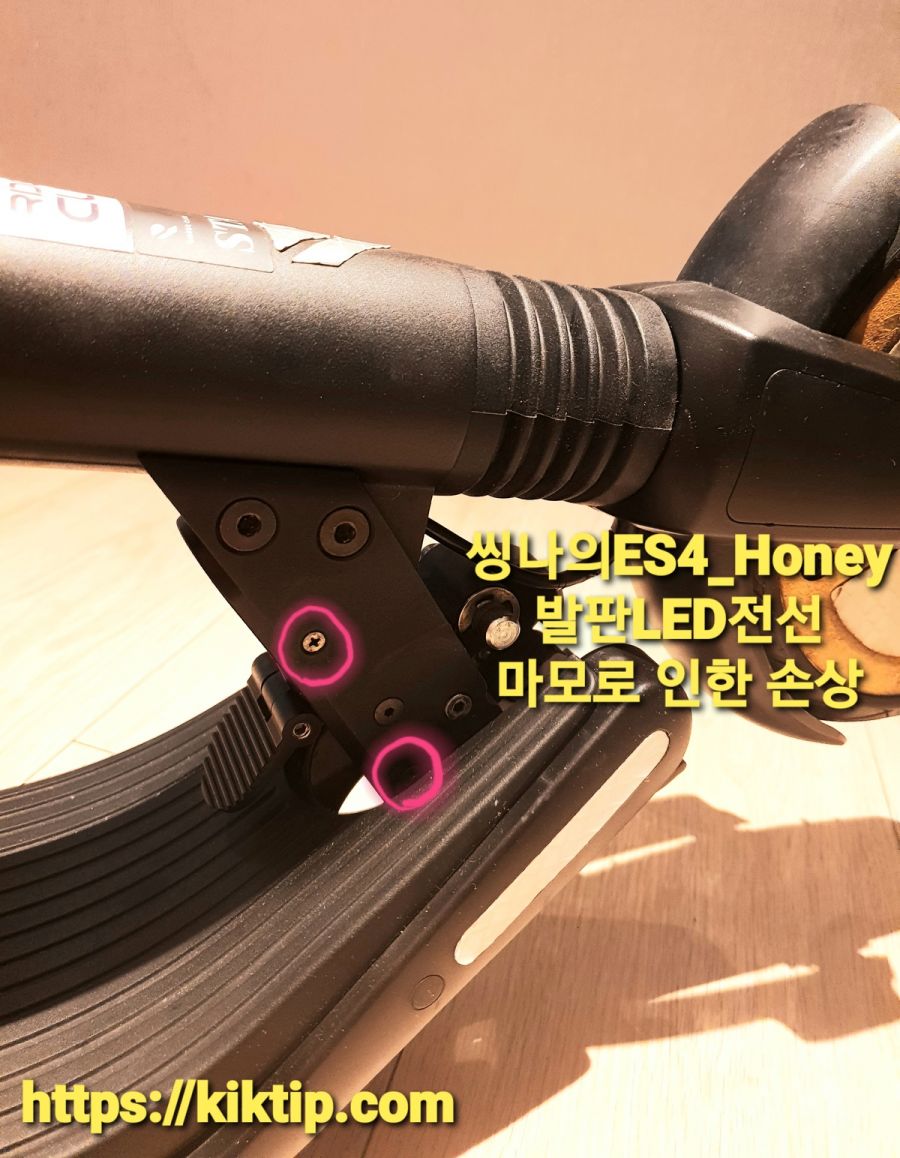

나사를 풀어주는데요 :)
나사가 뭉게질 수 있으니 꼭 드라이버를 나사구멍 끝까지
밀어넣고 천천히 돌려서 빼주세요~!
별거 아닌거 같지만 매우 중요합니다8ㅅ8)
(뭉게지면..고생이 시작되는것이에요..)
사진에 보이는 나사를 양쪽다 풀었다면!
다시 킥보드를 펼쳐서 세워주세요 :)
폴딩레버가 없어도 발판을 밟고 핸들을 앞으로 밀어
'딸깍'소리가 들리게 쫙 펴주세요ㅎ
발판 LED선이 보입니다 :D
전선에 문제가 없는지 꼼꼼하게 살펴봐 줘요ㅎ
안쪽에 접착해서 한번더 튼튼하게 고정시켜 놨더군요~
그런데 수리기사님이
전선을 너~무 타이트하게 잡아놨지뭐양~8ㅅ8)ec...
험험..;
뾱ㅇㅅㅇ
살살 뽑아서 분리된 단자에요~
(이와중에 부품마다 안쪽에 시리얼 번호가
각인되있는거 실화냥♡)
저는 커터칼을 사용했지만 매우 위험하니,
안전을 위해서 납작한 도구를 사용하시면 됩니다8ㅅ8)/
(시계용 일자 드라이버 같은..얇은거루..속닥속닥..)
끼우는데 성공했다면~
뽜샤~!!!
맹수가 고기뜯듯이 뜯어줍니다ㅋㅋ
부숴질거 같은 느낌이 강하게 들지만
생각보다 잘 버텨줍니당ㅎㅎ

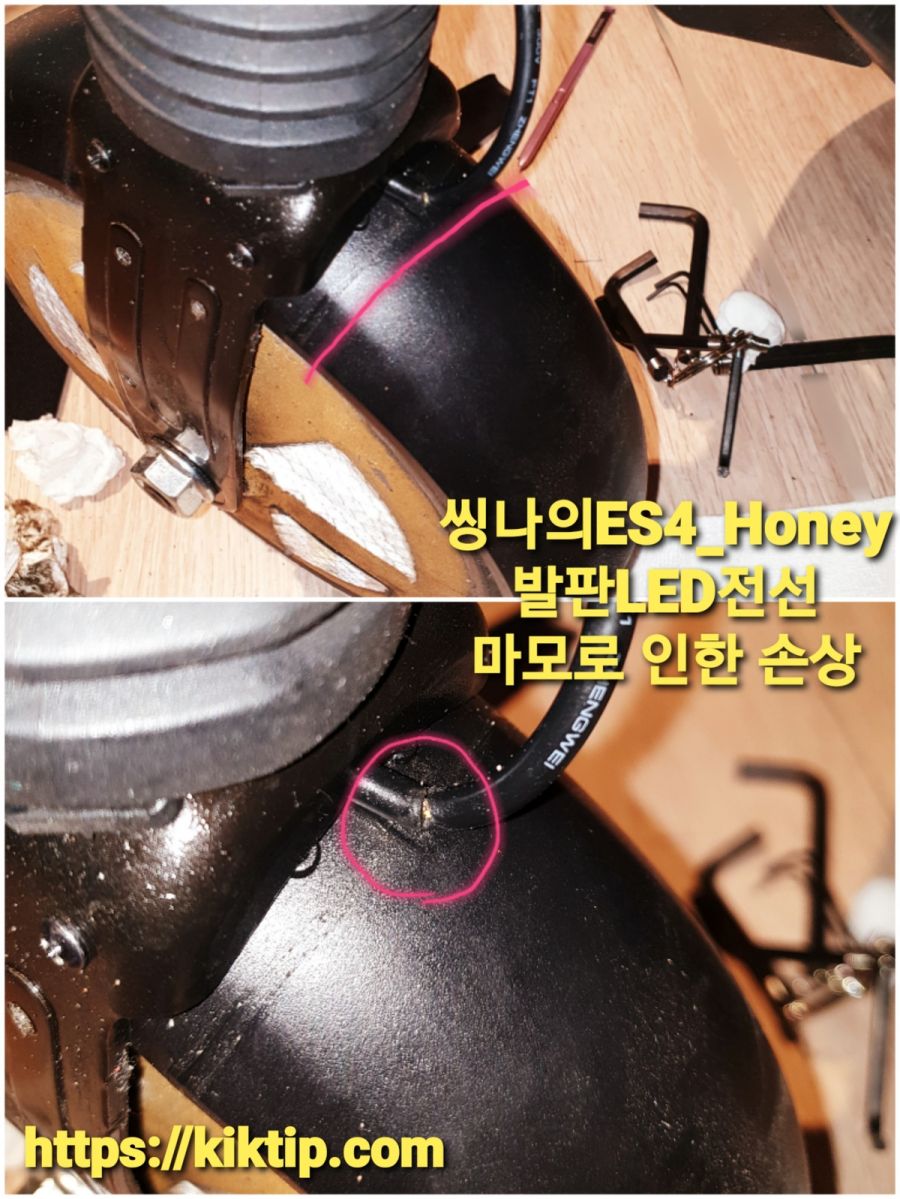

케이스를 모두 제거 후 보이는 전선의 상태입니다..
첫번째 사진의 붉은선 왼쪽으로 케이스자국이 보이는데요~
손상된 전선의 위치와 딱 맞습니다8ㅅ8)
전선을 손가락으로 지긋이 눌렀을때
너무 팽팽한 느낌이 들 정도의 기체들은
이 부분을 꼭 확인해야 해요!
전선 보강 사례등이 킥팁에 있으니 한번씩
흠...ㅠㅠ.. 닿으면 반짝반짝..떨어지니..흑흑..
피복을 제거해서 이어주기에는 절단된 전선도 있어서
일단 부품이 없어서 응급처치만 해주기로 합니다 :(

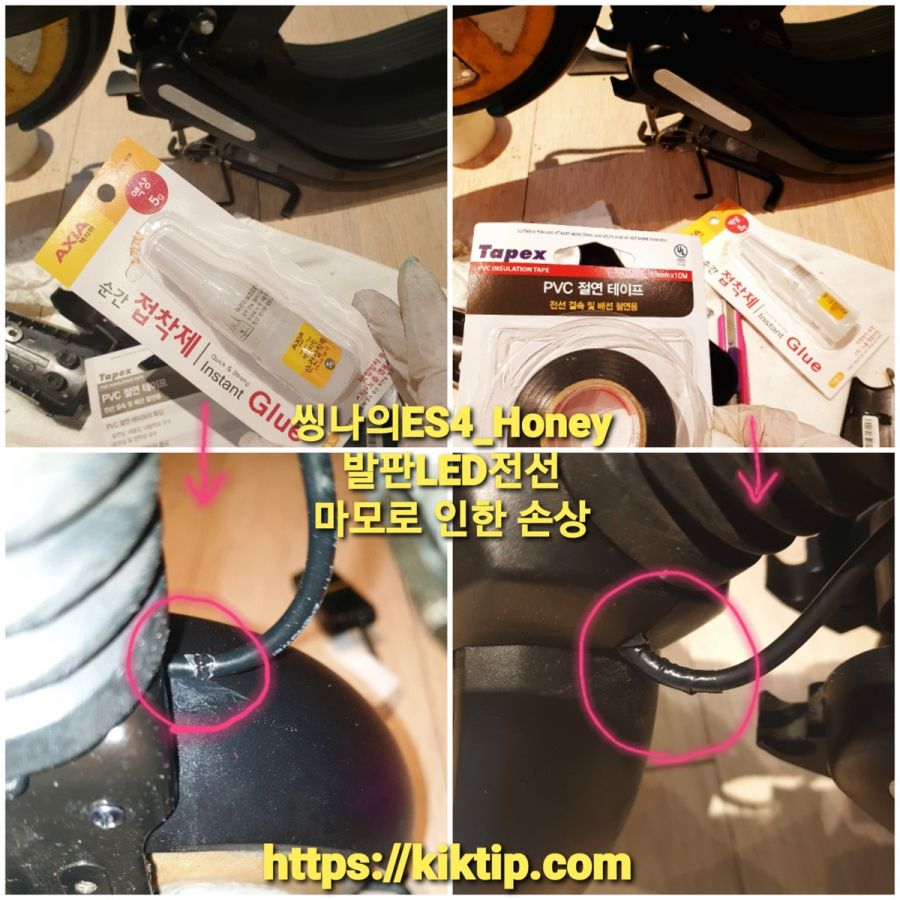

불이 들어오는 전선의 방향에 맞게 순간접착제를 몇방울
떨어뜨려주고~ 절대 건들지 않고 그대로 굳혀줍니다ㅎ
(실패시 접착제가 굳으며 간섭을 일으켜 전기가 흐르지
않을 수 있으니 접착제 도포 후 그대로 마르도록 건들면 안됨!)
마지막으로 전기테이프로 마무리~ :)
응급처치로 잠시동안은 버텨주겠지만 수리가 시급해요!
응급처치를 한 이유는,
전동킥보드는 전기를 다루기 때문에 전기적 신호가 조금만 문제가 생기거나 접촉불량으로 인해 기체에 문제 발생시 리튬배터리가 들어가 있어서
매우 위험해지므로,
돌발 상황을 보호하는 차원으로
갑작스런 전원꺼짐등등의 문제가 같이 발생할 수 있기 때문입니다 :D
역순으로 재조립을 해주며 기왕 뜯은김에 보이는 부분은
청소도 같이 해주면 좋습니다 :)
수리시 다시 분해하니 록타이트는 도포하지 않았어요!
짠♡
제 ES4 Honey(킥보드애칭)는 국내 정식 수입원에서
구매했기 때문에 부품을 구입하는게 수월했는데요 :)
주문하고 2일만에 수령했습니다~
정확한 부품의 시리얼 번호나 사진을 보여주면
거래가 훨~씬 신속하고 정확하게 이뤄지니,
부품의 시리얼이 궁금하시다면 킥팁의 정보게시판에서
확인해보세요 :)♡
*led선은 종류가 2가지 이므로 꼭 확인후 주문하세요!
택배비가 들어가기에 부품은 2개씩 주문하는게 좋습니다~
하나는 서브용으로 보관!ㅎㅎ
수리는 이미 완료한 상태이구요!
정리되는 대로 올리겠습니다ㅎ
커밍순~ :D
* 자체수리는 킥보드의 구조이해와 지속적으로 발생하는 거품공임비, 수리센터 방문&택배이용의 이동시간을 절약할 수 있습니다.
[발판led교체 사례ex]
* 한 번 분해 해본 경험은 라이더님을 ES2 킥보드정비 마스터에 가까워지게 해주는 경험치가 됩니다 :)♡
* 수리센터나 사설에 맡길시 수리과정에서 발생하는 기스나 찍힘등등을
방지할 수 있습니다.
* 내가하면 0원, 남이하면 +@.
* 볼트만 풀고조여,
전문기술 왠말이냐,
누구나 쉽게해요,
공임비 너무과해,
